NOLSEN HWT-500 KEVERTKÖRI EGYSÉG
|
Leírás

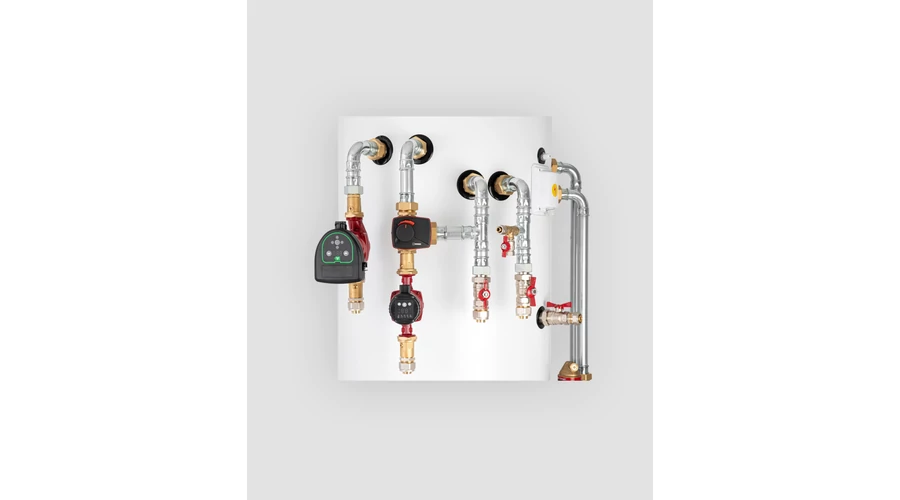

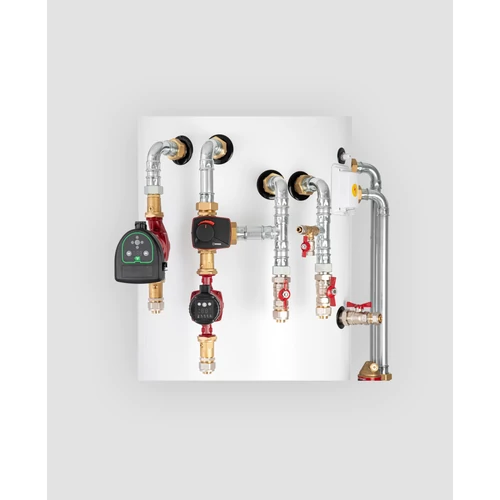

A kevertköri egység a Nolsen hőközpont kiegészítő elemeként elérhető, amely előszerelt ESBE háromjáratú réz keverőszelepből – VRG132 3G32-18 -és rozsdamentes csövezésből áll.
A kevertköri egység lehetőséget biztosít felülethűtési vagy a diretk kör mellett egy alacsony hőmérsékletű rendszer szabályzott víz hőmérsékletének eléréséhez a visszatérő ágból történő visszakeverés útján.
| NOLSEN HŐKÖZPONT |
Kiegészítő egység |
|---|---|
| ESBE VRG130 KEVERŐSZELEP: |
———————— |
| NYOMÁSOSZTÁLY |
PN10 |
| NYOMATÉK (NÉVLEGES NYOMÁSON) |
DN15-32: < 3 Nm, DN40: < 50 Nm |
| ÁTERESZTÉSI TÉNYEZŐ %-BAN |
Keverés: <0,05%, Váltás: <0,02% |
| ÜZEMI NYOMÁS |
1 MPa |
| MAX.NYOMÁSESÉS, KEVERÉS |
100 kPa |
| MAX.NYOMÁSESÉS,VÁLTÁS |
200 kPa |
| LEZÁRÁSI NYOMÁS |
200 kPa |
| ÁTFOLYÁS KV/KV MIN, A-AB |
100 |
| KÖZEG, FŰTÉSHEZ HASZNÁLT VÍZ |
a VDI2035 szerint |
| KÖZEG, VÍZ/GLIKOL KEVERÉK |
max. 50 % |
| KÖZEG, VÍZ/ETANOL KEVERÉK |
max. 28 % |
| KÖZEGHŐMÉRSÉKLET, FOLYAMATOSAN |
+110 °C |
| KÖZEGHŐMÉRSÉKLET, IDEIGLENESEN MAX. |
+130 °C |
| KÖZEGHŐMÉRSÉKLET, MIN. |
-10 °C |
| ANYAG, SZELEPTEST |
Cinkelbomlásnak ellenálló sárgaréz, DZR |
| ESBE ARA 639 MOZGATÓMOTOR, ARÁNYOS 24 V: |
———————— |
| ESBE ARA 639 TÁPELLÁTÁS |
24 V ± 24% V AC/DC, 10/60 Hz |
| ESBE ARA 639 BURKOLAT MINŐSÍTÉSE |
IP41 |
| ESBE ARA 639 FUTÁSI IDŐ |
15, 30, 60, 120 másodpercre állítható |
| ESBE ARA 639 SEGÉDKAPCSOLÓ BESOROLÁSA |
6(3) A 250 V AC |
| ESBE ARA 639 SÚLY |
0,4 kg |
| ESBE ARA 639 KÖRNYEZETI HŐMÉRSÉKLET, MAX. |
+55 °C |
| ESBE ARA 639 KÖRNYEZETI HŐMÉRSÉKLET, MIN. |
-5 °C |
| ESBE ARA 641 MOZGATÓMOTOR, 3-PONTOS 230 V: |
———————— |
| ESBE ARA 641 FESZÜLTSÉG [V AC] |
230 |
| ESBE ARA 641 FUTÁSIDŐ 90° [S] |
30 |
| ESBE ARA 641 NYOMATÉK [NM] |
6 |
| ESBE ARA 641 KÖRNYEZETI HŐMÉRSÉKLET, MAX. |
+55 °C |
| ESBE ARA 641 KÖRNYEZETI HŐMÉRSÉKLET, MIN. |
-5 °C |
| SESBE ARA 641 SEGÉDKAPCSOLÓ BESOROLÁSA |
6(3) A 250 V AC |
| ESBE ARA 641 BURKOLAT MINŐSÍTÉSE |
IP41 |
