TERMÉK INFORMÁCIÓ
Készülék beszabályozó szelep
A TBV szelep lehetővé teszi a pontos hidraulikai beszabályozást.
Kiemelt tulajdonságok
Kézikerék
Felhasználóbarát kézikerék a beszabályozás egyszerű elvégzéséhez és a szelep zárásához.
Öntömítő mérőcsatlakozók
Az egyszerű pontos beszabályozáshoz.
AMETAL®
Cinkkiválásmentes ötvözet, mely hosszú szelepélettartartamot garantál, és csökkenti szivárgás esélyét.
Műszaki ismertető
Alkalmazási terület:
Fűtési és hűtési rendszerekben.
Funkciók:
Beszabályozás
Előbeállítás
Mérés
Zárás

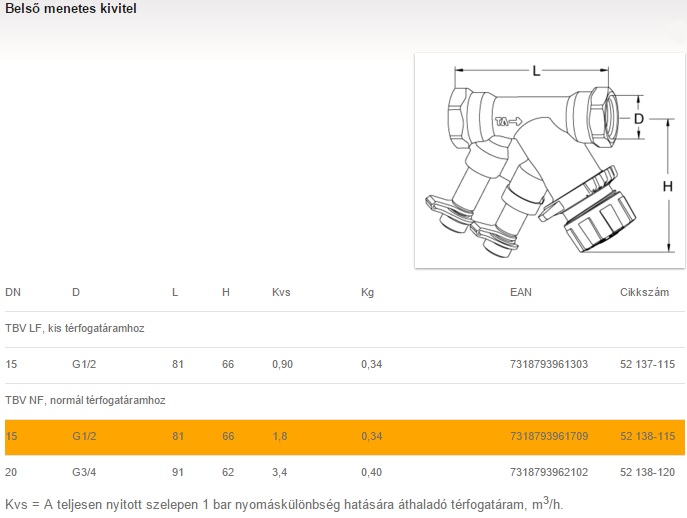

Méretek:
DN 15-20
Névleges nyomás:
PN 16
Hőmérséklet:
Legmagasabb üzemi hőmérséklet: 120°C
Legalacsonyabb üzemi hőmérséklet: -20°C
Anyagok:
Szeleptest: AMETAL®
Szelepülék tömítés: EPDM a szeleptányéron
Orsótömítés: EPDM O-gyűrű
Szelepbetét: PPS (polifenil-szulfid)
Szeleprugó: Rozsdamentes acél
Orsó: Nedox® bevonatos AMETAL®
Kézikerék: Poliamid
Az AMETAL® az IMI Hydronic Engineering által gyártott, cinkkiválással szemben ellenálló speciális ötvözet.
Jelölés:
Szeleptest: TA, PN 16/150, DN, coll méret és áramlási irányt jelző nyíl.
Azonosító gyűrű a mérőcsatlakozón:
Fehér = Kis térfogatáramhoz (Low flow = LF)
Fekete = Normál térfogatáramhoz (Normal flow = NF)
