TA TBV készülék beszabályozó szelep DN20 normal flow

Készülék beszabályozó szelep

A TBV szelep lehetővé teszi a pontos hidraulikai beszabályozást.

Kiemelt tulajdonságok

Kézikerék

Felhasználóbarát kézikerék a beszabályozás egyszerű elvégzéséhez és a szelep zárásához.

Öntömítő mérőcsatlakozók

Az egyszerű pontos beszabályozáshoz.

AMETAL^®

Cinkkiválásmentes ötvözet, mely hosszú szelepélettartartamot garantál, és csökkenti szivárgás esélyét.

Műszaki ismertető

Alkalmazási terület:

Fűtési és hűtési rendszerekben.

Funkciók:

Beszabályozás
Előbeállítás
Mérés
Zárás

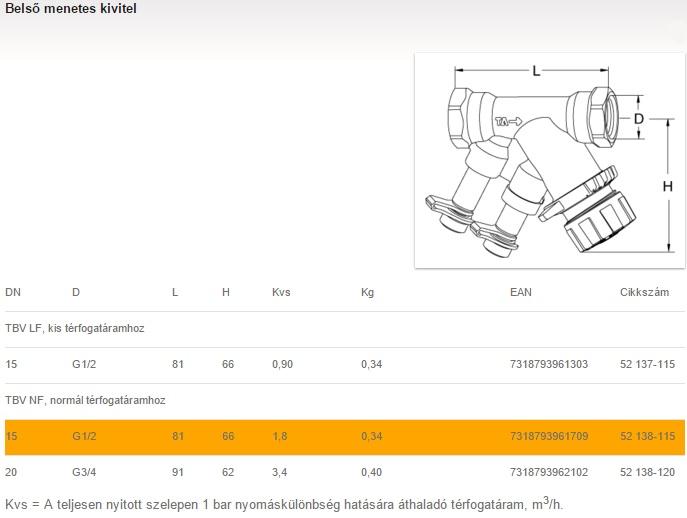

Méretek:

DN 15-20

Névleges nyomás:

PN 16

Hőmérséklet:

Legmagasabb üzemi hőmérséklet: 120°C
Legalacsonyabb üzemi hőmérséklet: -20°C

Anyagok:

Szeleptest: AMETAL^®
Szelepülék tömítés: EPDM a szeleptányéron
Orsótömítés: EPDM O-gyűrű
Szelepbetét: PPS (polifenil-szulfid)
Szeleprugó: Rozsdamentes acél
Orsó: Nedox^® bevonatos AMETAL^®
Kézikerék: Poliamid

Az AMETAL^® az IMI Hydronic Engineering által gyártott, cinkkiválással szemben ellenálló speciális ötvözet.

Jelölés:

Szeleptest: TA, PN 16/150, DN, coll méret és áramlási irányt jelző nyíl.
Azonosító gyűrű a mérőcsatlakozón:
Fehér = Kis térfogatáramhoz (Low flow = LF)
Fekete = Normál térfogatáramhoz (Normal flow = NF)
